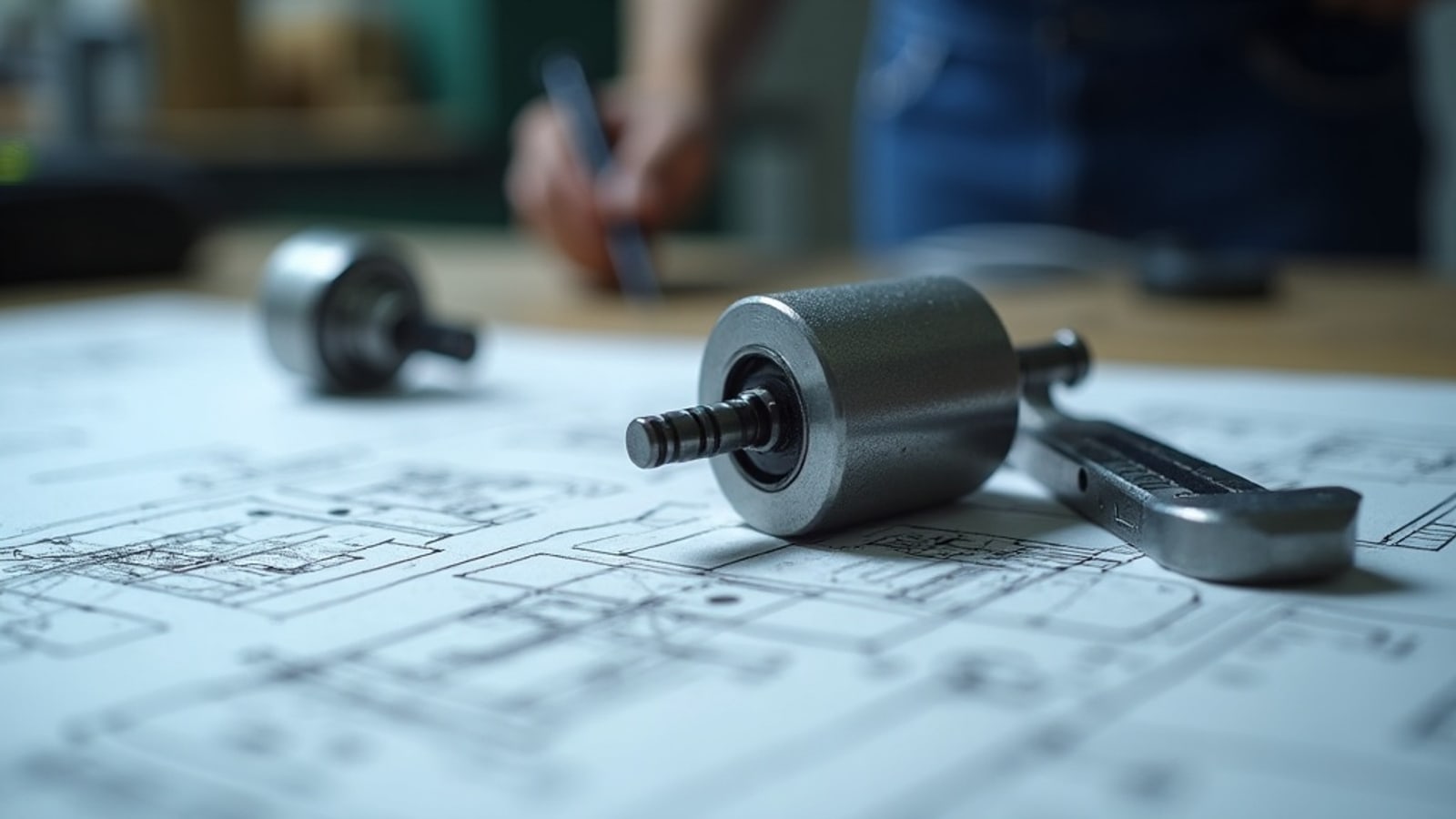

Dos talleres leen el mismo plano y entregan piezas distintas. Las dos están dentro de medida, las dos pasan inspección con calibrador, pero una ensambla y la otra no. ¿Cómo es posible? La diferencia no está en lo que el plano dijo, sino en lo que dejó sin decir. Eso es justo lo que resuelve el GD&T.
Qué resuelve el GD&T que una cota no puede
GD&T son las siglas en inglés de Dimensionamiento y Tolerancias Geométricas. Una cota lineal le dice al taller qué tan grande es algo (un diámetro de 20 mm, por ejemplo), pero no le dice qué tan recto, qué tan redondo, ni dónde debe estar respecto a las demás partes de la pieza. Una pieza puede tener todos sus diámetros perfectos y aun así no ensamblar, porque un barreno quedó ligeramente fuera de posición o una cara quedó torcida. El GD&T controla eso: forma, orientación y posición.
Los conceptos que sí importan
No hay que ser metrólogo para usar lo esencial. Tres ideas resuelven la mayoría de los casos:
- Datums (referencias): definen desde dónde se mide todo. Sin una referencia clara, cada quien mide desde donde le conviene y los resultados no coinciden.
- Tolerancia de forma: controla qué tan plana, recta o redonda debe ser una superficie, más allá de su medida.
- Tolerancia de posición: controla dónde debe estar un barreno o una cara respecto a los datums. Es la que más ensambles salva.
Con definir bien las referencias y la posición de lo crítico, un plano deja de ser ambiguo. Pero falta entender por qué acotar solo con medidas es un riesgo.
GD&T comunica la función, no solo la geometría
Aquí está el punto. Un plano acotado solo con medidas describe una forma; un plano con GD&T describe una función. La diferencia es enorme. Cuando usted controla la posición de un barreno respecto a un datum, no está pidiendo un capricho geométrico: está diciendo que ese barreno tiene que alinearse con un perno del otro componente. El GD&T traduce la intención de ensamble a un lenguaje que el taller y la máquina de medición entienden igual. Sin él, cada cota fuera de las críticas queda a interpretación, y ahí es donde una pieza sale dentro de medida pero inservible.
Cómo nos ayuda a cotizar mejor
Un plano con buen GD&T se cotiza más rápido y más barato, porque sabemos exactamente qué es crítico y qué no. Lo crítico se controla y se mide con cuidado; el resto se trabaja con tolerancia general. Es la misma lógica de costo que vimos en tolerancias en el maquinado CNC y en acabado superficial Ra: pagar precisión solo donde la función la exige. Si su plano no tiene GD&T, lo revisamos con usted antes de cotizar y le decimos qué conviene controlar.
¿Qué significa GD&T?
Es el sistema de Dimensionamiento y Tolerancias Geométricas. Controla la forma, la orientación y la posición de las características de una pieza, no solo sus medidas lineales, para que la pieza cumpla su función de ensamble.
¿Por qué una pieza puede estar dentro de medida y no servir?
Porque las medidas lineales no controlan la posición ni la forma. Un barreno puede tener el diámetro correcto pero estar fuera de lugar, o una cara puede medir bien pero estar torcida. El GD&T evita justo eso.
¿Necesito GD&T en todos los planos?
No en todo, pero sí en las características que definen el ensamble o la función. Acotar con GD&T lo crítico y dejar el resto en tolerancia general es lo más eficiente.
¿Qué es un datum?
Es una referencia desde la cual se mide y se controla la pieza. Definir datums claros hace que todos midan igual, en el taller y en la inspección, y evita discrepancias.
