Cortes que ninguna fresadora puede dar.
Saturno MS-WEDM 2026 con hilo de molibdeno de 0.13 mm. Para piezas con esquinas internas casi vivas, materiales endurecidos hasta HRC 65 y geometrías que el fresado convencional no alcanza.
Lo que un milímetro y medio no puede explicar.
La mayoría de las electroerosionadoras por hilo en México operan con hilo entre 0.18 y 0.25 mm. Eso ya es fino comparado con una fresa, pero deja un radio interno mínimo de 0.10 a 0.15 mm en las esquinas.
Nuestra Saturno trabaja con hilo de molibdeno de 0.13 mm. Eso baja el radio interno mínimo a aproximadamente 0.07 mm. La diferencia parece menor en el papel, pero define si su pieza se puede hacer o no.
- Un inserto de molde de inyección con esquina viva interna que su pieza terminada tiene que reproducir.
- Una matriz de troquelado donde la geometría no admite radio.
- Una pieza médica con ranuras finas para ensamble.
- Un componente con paredes delgadas que con hilo grueso se vibra al cortarse.
Si su plano pide "radio interno máximo 0.1 mm", la mayoría de los talleres le van a decir que sí pueden y luego le entregan una pieza con radio de 0.15 mm. Aquí no.
El equipo, en números.
| Marca comercial | Saturno MS-WEDM |
| Plataforma técnica | Serie DK7740 (Medium-Speed Wire-cut EDM) |
| Año de fabricación | 2026 |
| Norma constructiva | GB7926-87 |
| Recorrido eje X | 500 mm |
| Recorrido eje Y | 400 mm |
| Recorrido eje Z | 350 mm |
| Mesa de trabajo | 410 × 690 mm |
| Carga máxima sobre mesa | 250 kg |
| Inclinación máxima (taper) | 6° / 80 mm estándar |
| Resolución de movimiento | 0.001 mm |
| Tipo de hilo | Molibdeno reciclable (Mo ≥ 99.97%) |
| Diámetro en uso | 0.130 mm |
| Resistencia a tracción | ≥ 2 300 N/mm² |
| Velocidad (desbaste) | 8 a 12 m/s |
| Velocidad (acabado) | 1 a 3 m/s |
| Velocidad de corte máx. | ≥ 180 mm² / min |
| Acabado superficial | Ra ≤ 0.8 µm con pasadas múltiples |
| Radio interno mínimo | ≈ 0.07 mm |
| Tolerancia de proceso | ±0.005 a ±0.010 mm |
| Esfuerzo sobre la pieza | Cero, sin contacto físico |
Cualquier material conductivo, sin importar dureza.
- Aceros al carbón (1018, 1045, 4140)
- Inoxidables (304, 316, 17-4 PH)
- Aceros de herramienta (D2, D3, M2, H13, A2)
- Aceros templados hasta HRC 65
- Carburo de tungsteno (WC)
- Aleaciones de níquel (Inconel 625/718)
- Aleaciones de cobalto
- Titanio y aleaciones (Ti-6Al-4V)
- Cobre, latón, bronce
- Aluminio y aleaciones
- Aleaciones especiales (Hastelloy, Monel, Stellite)
Cuándo gana EDM hilo contra fresado convencional.
| Comparativa | Fresado CNC | EDM Hilo Saturno |
|---|---|---|
| Radio interno mínimo | Igual al diámetro de herramienta (1 a 3 mm) | Aproximadamente 0.07 mm |
| Materiales HRC 60+ | Difícil, la herramienta se desgasta rápido | Sin problema, no depende de la dureza |
| Esfuerzo sobre la pieza | Vibración, presión y calor de fricción | Cero contacto físico |
| Esquinas internas vivas | Imposibles, siempre queda radio | Sí, con hilo fino |
| Acabado directo | Bueno con pulido posterior | Ra 0.8 µm directo con pasadas múltiples |
| Piezas frágiles o delgadas | Riesgo de doblado o ruptura | Sin riesgo, sin contacto |

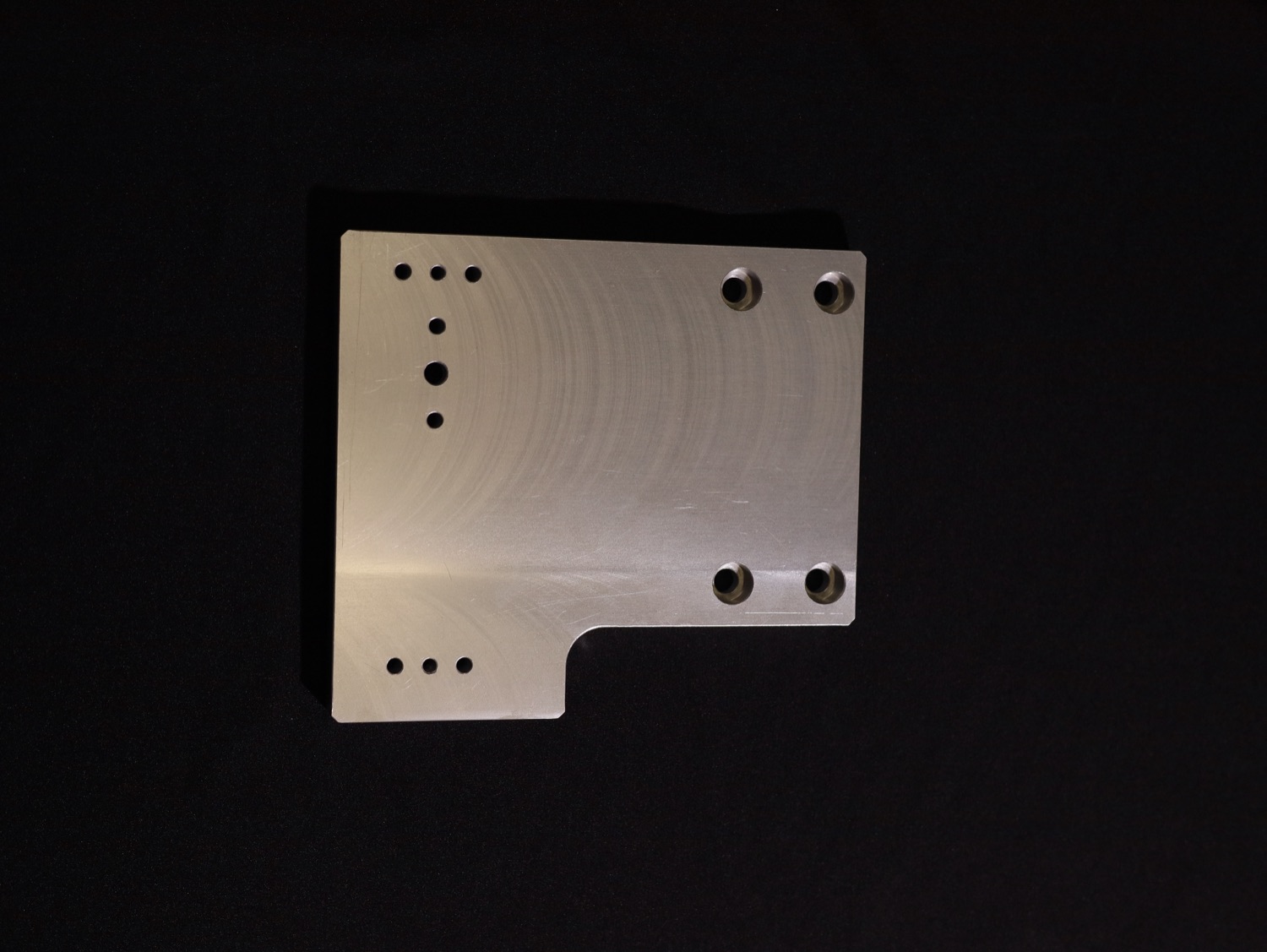

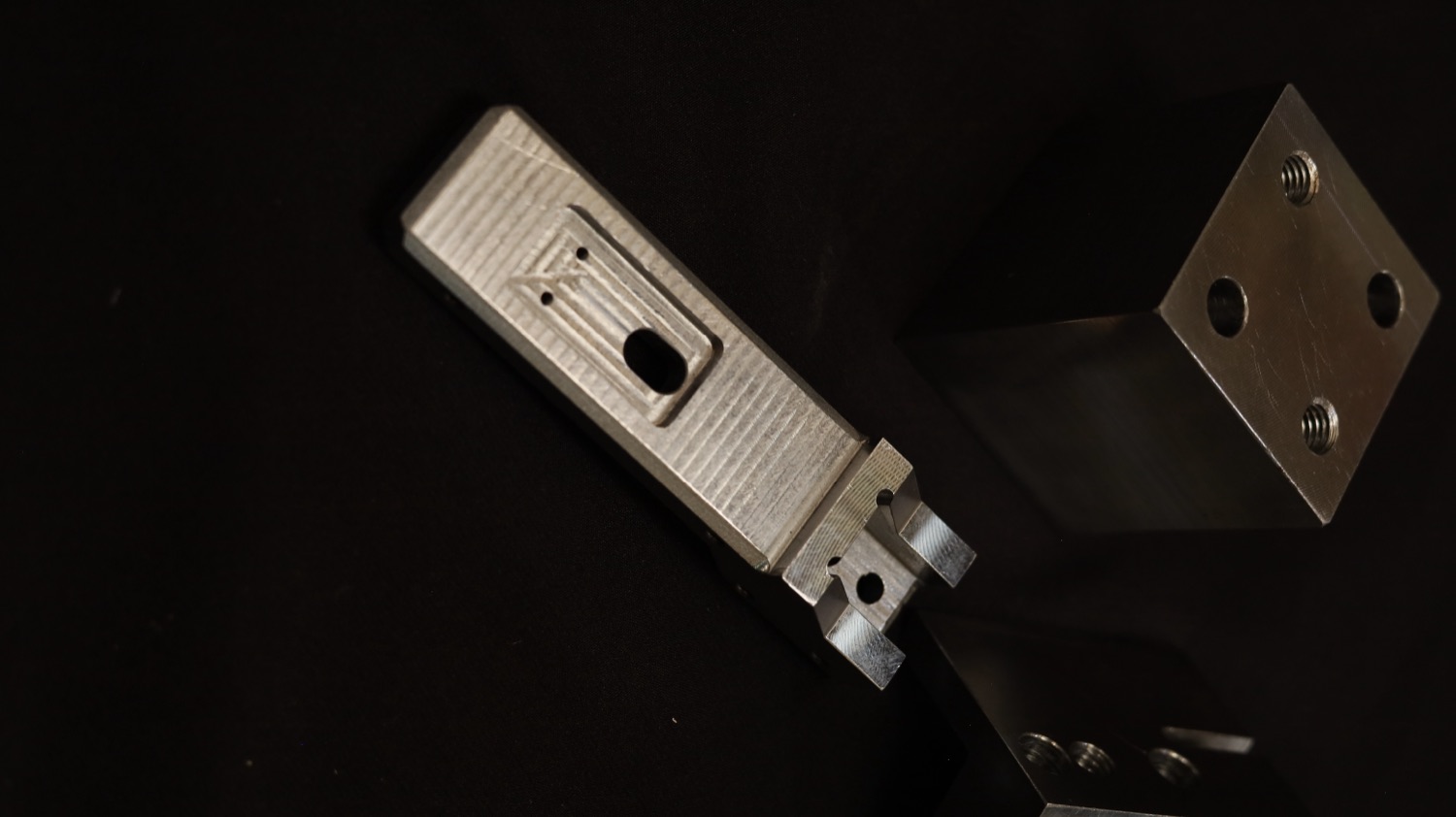

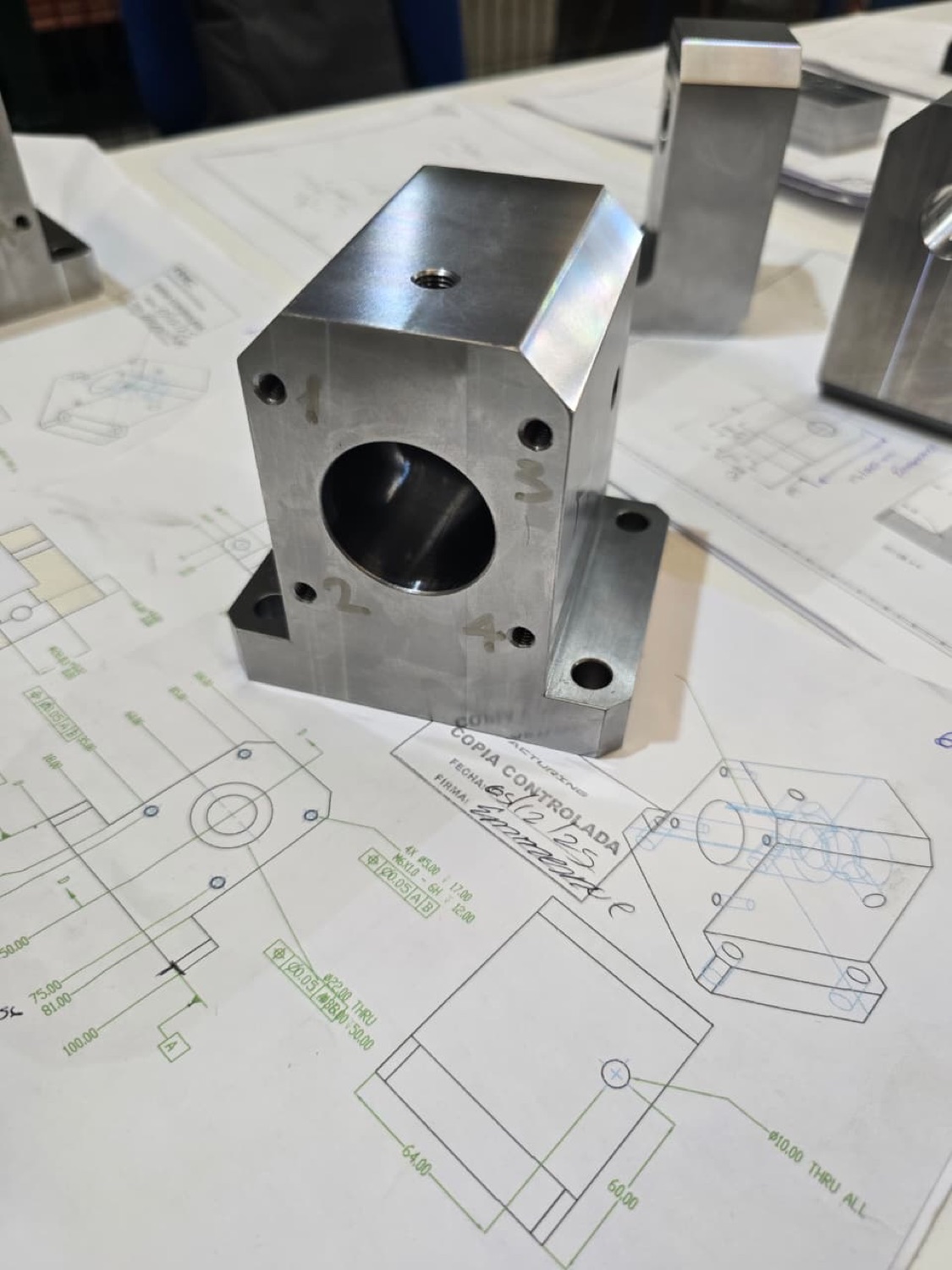

Piezas de precisión hechas en planta.
Dudas que vale la pena resolver antes de cotizar.
¿Qué materiales NO se pueden cortar con EDM por hilo?
Cualquier material no conductivo eléctricamente: plásticos sin carga conductora, vidrio, cerámicos puros y materiales orgánicos. Si su pieza es de un metal o aleación conductiva, la cortamos sin importar la dureza.
¿Cuál es el espesor máximo que pueden cortar?
El eje Z útil de la Saturno es de 350 mm. En la práctica trabajamos piezas de 5 mm hasta 300 mm con consistencia.
¿Qué tolerancia me garantizan?
El rango típico de proceso es ±0.005 a ±0.010 mm según material, espesor y número de pasadas. Para tolerancias más cerradas se programan pasadas finas adicionales. La tolerancia se acuerda antes de cotizar.
¿Cuánto tiempo tarda una pieza?
La velocidad de corte máxima es de ≥180 mm² por minuto en desbaste. Una pieza simple en acero de 20 mm puede salir en una hora; geometrías complejas con varios cortes finos toman más. Cada cotización incluye plazo estimado.
¿Pueden hacer cortes inclinados (taper)?
Sí, hasta 6° en 80 mm de altura como configuración estándar. Para inclinaciones mayores se evalúa caso por caso.
¿Aceptan piezas pre-tratadas térmicamente?
Sí, es uno de los usos principales del EDM hilo. La pieza puede llegar ya templada hasta HRC 65 y se corta sin afectar la dureza ni la estructura del material.
¿Qué documentación entregan con la pieza?
Reporte de inspección dimensional, certificado de material a solicitud y trazabilidad por lote. Para clientes Tier 1 emitimos PPAP y FAI a solicitud.
¿Cuánto cuesta el servicio?
Depende del material, espesor, geometría, tolerancia, cantidad y plazo. Cotizamos en menos de 24 horas hábiles desde que recibimos su plano.
¿Pueden cortar prototipos de una sola pieza?
Sí. Trabajamos lo mismo prototipos individuales que series. Para series largas el costo unitario baja.
¿La Saturno funciona con corriente comercial mexicana?
Sí, opera a 380 V trifásica 50 Hz, compatible con la red industrial mexicana. El consumo es bajo (≤ 2.2 kW), lo que se traduce en costo operativo accesible.
Cotice su pieza EDM en 24 horas.
Si tiene una pieza que ningún taller convencional acepta porque el material está muy duro, las esquinas son muy vivas o la geometría es imposible para una fresa, llámenos. Es lo que hacemos.
